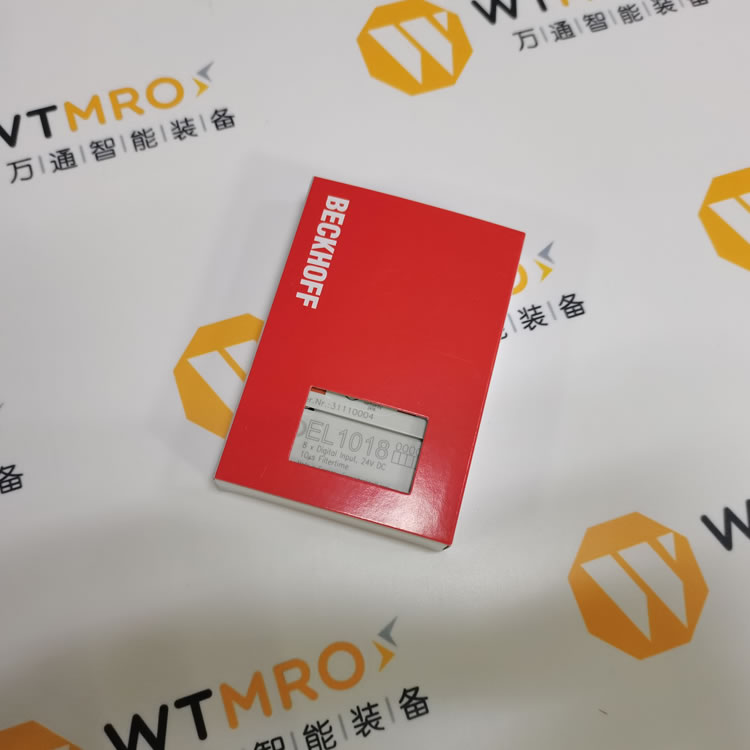

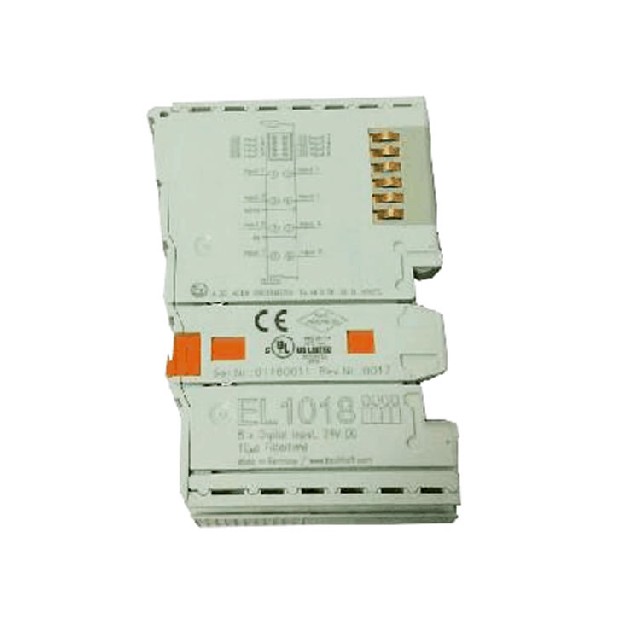

BECKHOFF倍福 數字量輸入端子EL1018 描述

EL1018 數字量輸入端子模塊從執行層采集二進制控制信號，并以電隔離的形式將這些信號傳輸到上層自動化單元。EL101x 系列數字量輸入端子模塊有一個 10 μs 輸入濾波。EtherCAT 端子模塊可通過一個 LED 來顯示其狀態。

BECKHOFF倍福 數字量輸入端子EL1018 參數

連接技術    單線制 規范    EN 61131-2，type 1/3 輸入點數    8 額定電壓    24 V DC（-15 %/+20 %） “0” 信號電壓    -3…+5 V（EN 61131-2，type 3） “1“ 信號電壓    15…30 V（EN 61131-2，type 3） 輸入電流    通常為 3 mA (EN 61131-2, type 3) 輸入濾波    通常為 10 μs 分布式時鐘    – 電源觸電電流消耗    通常為 2 mA + 負載 E-bus 電流消耗    通常為 90 mA 電氣隔離    500 V （E-bus/場電位） 過程映像中的位寬    8 個輸入 組態    無地址或組態設置 特點    用于高速信號（濾波 10 μs）的標準型輸入端子模塊 重量    約 55 g 工作/儲藏溫度    -25…+60 °C/-40…+85 °C 相對濕度    95 %，無冷凝
